MBGE-6035

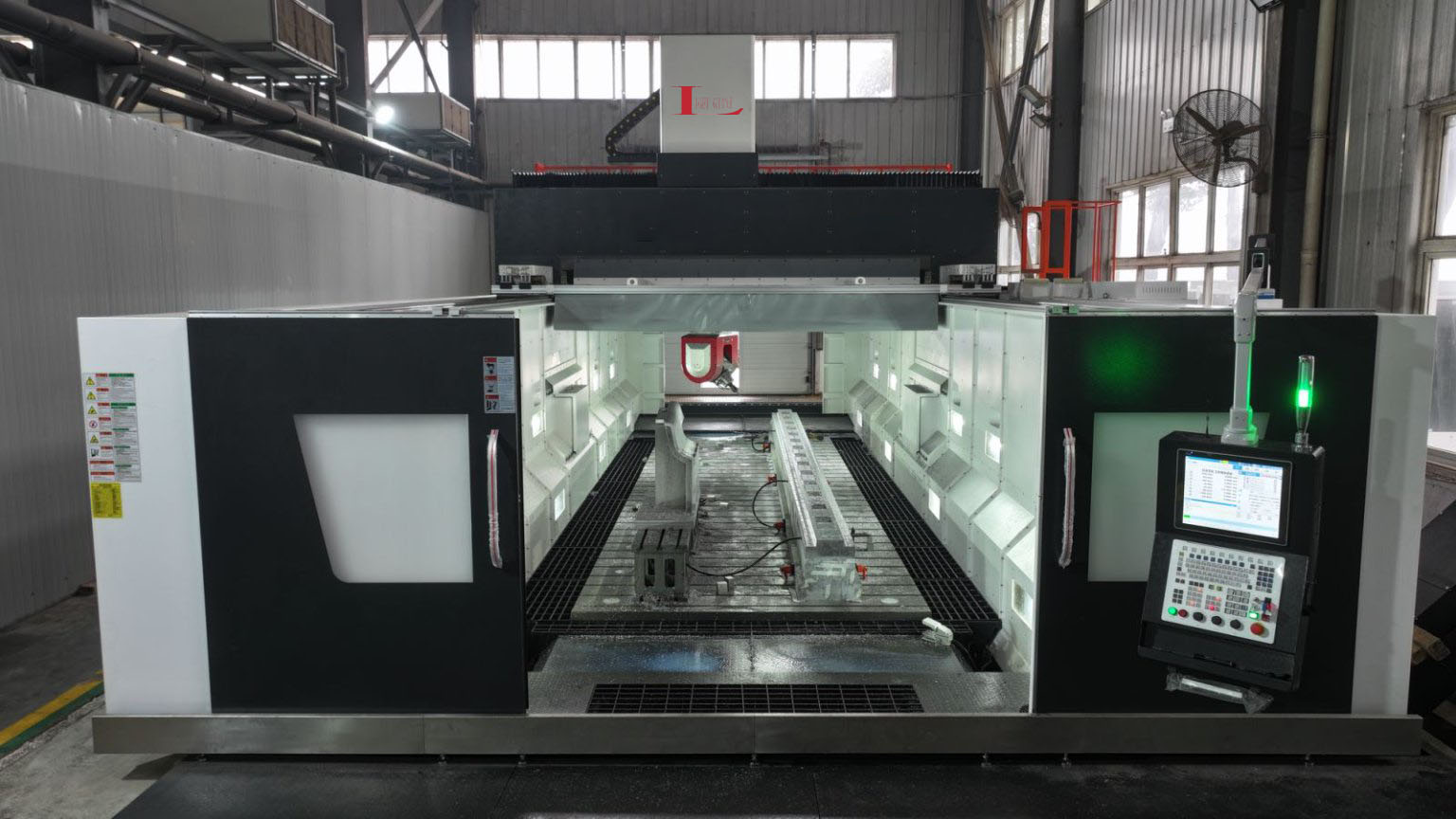

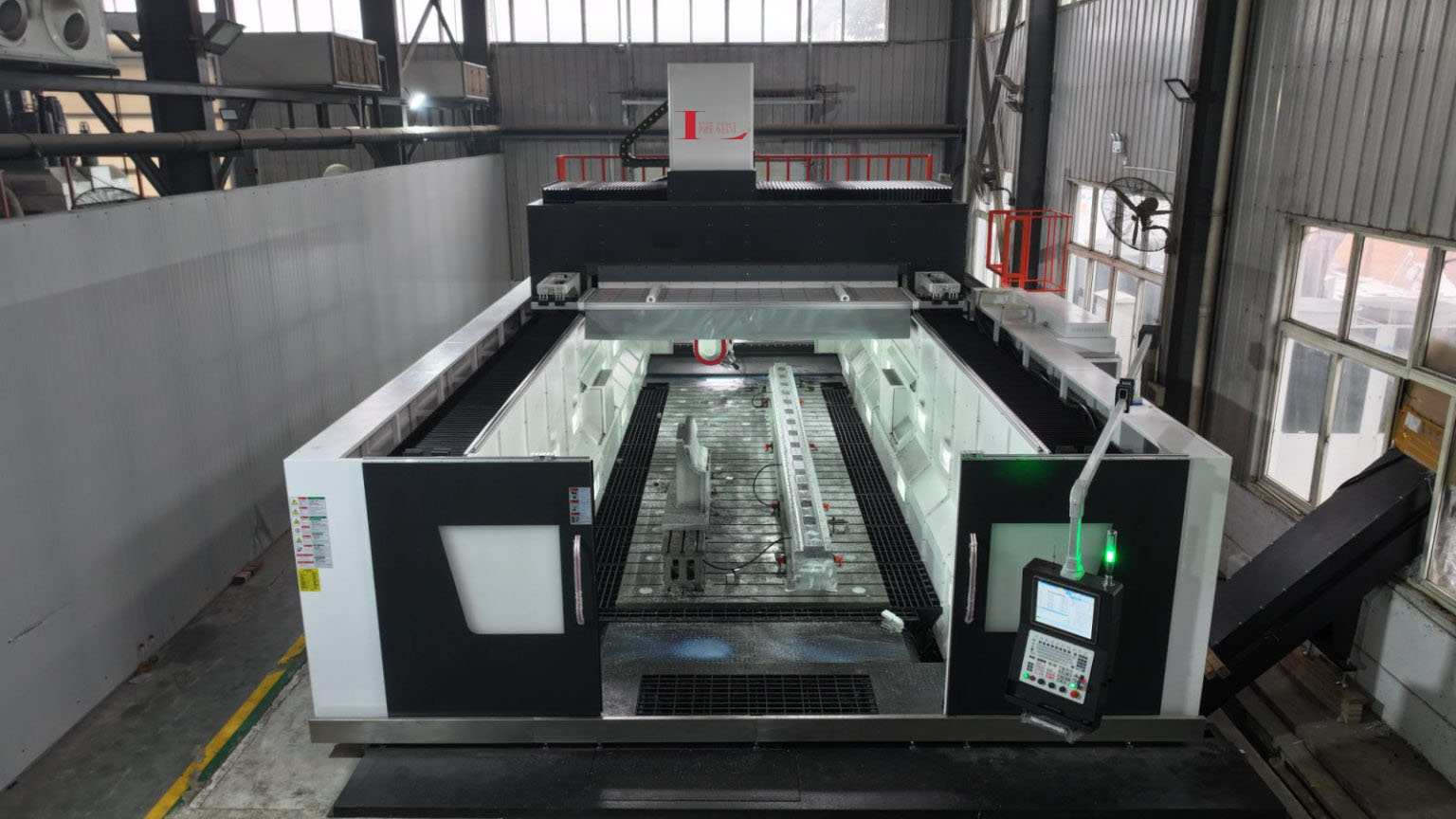

商品描述高速高精五轴五联动天车加工中心。
可对复杂零件、高精密零件一次装夹，一次成型，保证产品的精度。
可对复杂零件、高精密零件一次装夹，一次成型，保证产品的精度。
|
项目 |
单位 |
规格 |
备注 |
|||
|
工作台 |
工作台尺寸 |
mm |
6000×3200 |
|
||
|
允许最大荷重 |
t/m2 |
7 |
|
|||
|
T型槽尺寸 |
mm |
28×250 |
|
|||
|
双柱距离 |
门宽 |
mm |
4600 |
|
||
|
加工范围 |
X轴 |
mm |
6500 |
|
||
|
Y轴 |
3500 |
|
||||
|
Z轴 |
1000 |
|
||||
|
主轴端面至 工作台面距离 |
最大 |
mm |
1350 |
|
||
|
最小 |
mm |
350 |
|
|||
|

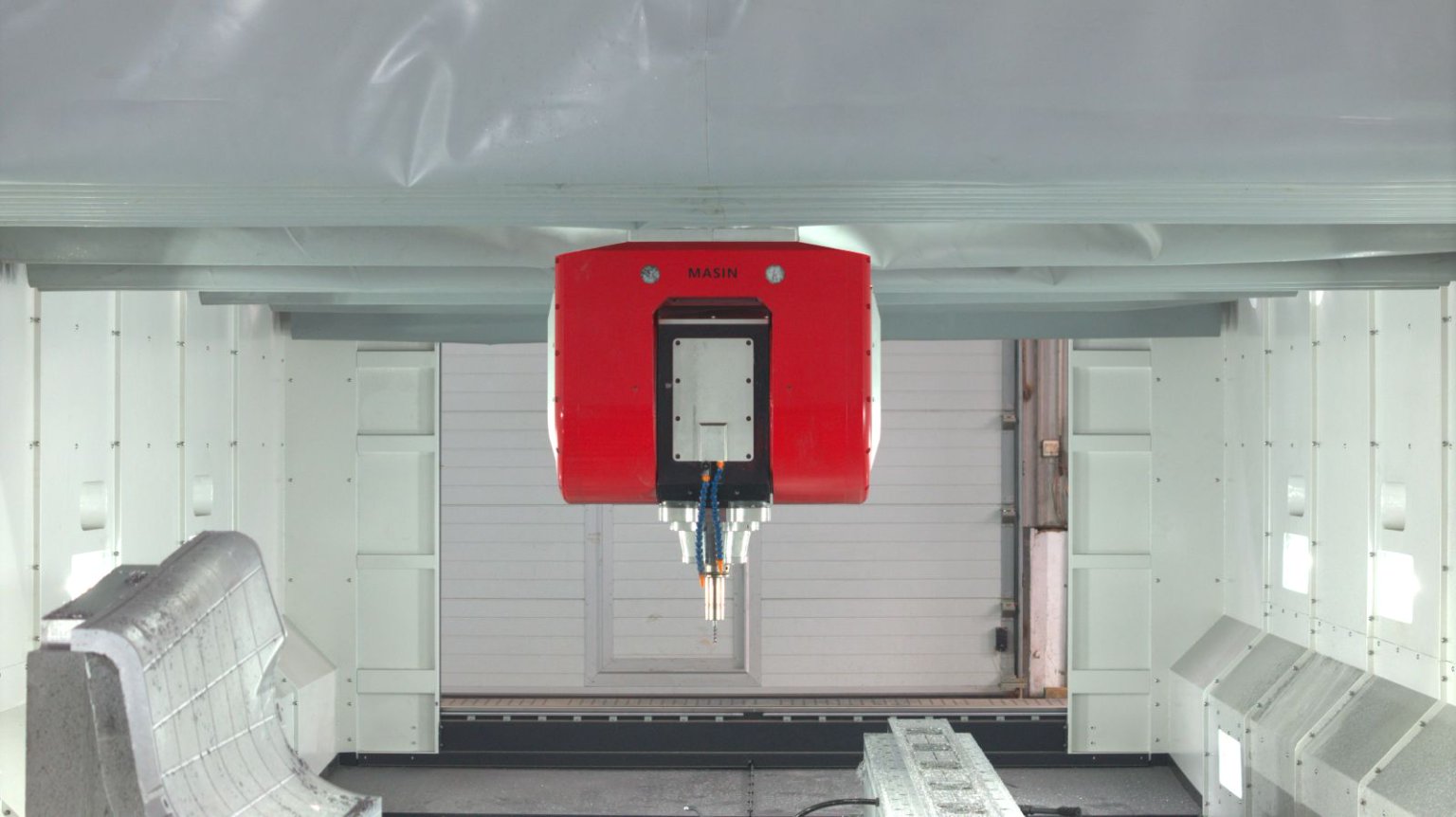

五轴摆头 |
主轴驱动 |
|
西门子数控交流伺服 |
|
||
|
电机功率 |
KW |
主轴电机功率30Kw（额定扭矩105N.M） |
|
|||
|
主轴锥孔 |
|
HSK-A63 |
|
|||
|
刀柄 |
|
HSK-A63（液压打刀） |
|
|||
|
主轴转速 |
r/min |
18000r/min |
|
|||
|
五轴摆头 |
|
本厂与德国RAPTOR联合开发 |
|
|||
|
型号 |
|
HD1 |
|
|||
|
轴承冷却方式 |
|
水冷 |
|
|||
|
C轴工作范围/速度 |
360°/S |
±360° |
|
|||
|
A轴工作范围/速度 |
360°/S |
±110° |
|
|||
|
AC轴持续输出扭矩 |
NM |
1500 |
|
|||
|
AC轴紧急制动扭矩 |
NM |
2500 |
|
|||
|
AC重复定位精度 |
|
±5" |
|
|||
|
AC最大摆动速度 |
rmp |
60 |
|
|||
|
AC轴传动方式 |
|
力矩电机传动 |
|
|||
|
驱动系统 |
三轴进给电机 |
|
西门子数控交流伺服电机 |
|
||
|
X向齿轮齿条传动 |
|
配四个精密减速机，四个电机 |
|
|||
|
Y向齿轮齿条传动 |
|
配两个精密减速机，两个电机 |
|
|||
|
Z向丝杆直径 |
mm |
φ50 |
|
|||
|
Z轴 |
KW/48N.M |
7(抱闸)（双丝杆双电机） |
|
|||
|
|
m/min |
1～20 |
切铝 |
|||
|
快速移动 |
X轴 |
m/min |
40 |
|
||
Y轴 |
m/min |
40 |
|
|||
Z轴 |
m/min |
40 |
|
|||
|
机床 定位精度 |
X轴 |
mm |
±0.004/300 |
|
||
|
Y轴 |
±0.004/300 |
|
||||
|
Z轴 |
±0.004/300 |
|
||||
|
重复 定位精度 |
X轴 |
mm |
±0.003/300 |
|
||
|
Y轴 |
±0.003/300 |
|
||||
|
Z轴 |
±0.003/300 |
|
||||
|
三轴线轨 |
X轴 |
mm |
P级滚柱55mm |
四条线轨 |
||
|
Y轴 |
P级滚柱55mm |
两条线轨 |
||||
|
Z轴 |
P级滚柱55mm |
四条线轨 |
||||
|
电 气 柜 |
电气控制箱密封，并装有电柜空器 |
|
||||
|
总功率 |
KVA |
120 |
|
|||
|
润滑油 |
分配方式 |
|
定量分配 |
|
||
|
流量 |
ml/min |
150 |
|
|||
|
气源 |
标定气压 |
MPa |
0.6 |
|
||
|
可用气压范围 |
MPa |
0.45～0.6 |
|
|||
|
流量 |
m3/min |
0.6～0.9 |
|
|||
|
可控制轴数 |
|
五轴(五轴联动) |
|
|||
|
机床轮廓尺寸 |
mm |
12000×8000×5500 |
|
|||
