项目 |
单位 |
BML-900T(Y) |
||||
|
工作范围 |
最大加工长度 |
mm |
1100 |
1600 |
2100 |
3100 |
|
床身最大旋径 |
mm |
Ø950 |
||||
|
床鞍最大旋径 |
mm |
Ø630 |
||||
|
最大切削直径 |
mm |
Ø720 |
||||
|
行程 |
X轴最大行程 |
mm |
360+30 |
|||
|
Y轴最大行程 |
mm |
±80 |
||||
|
Z轴最大行程 |
mm |
1100 |
1600 |
2100 |
3100 |
|
|
Z/X轴快速进给率 |
mm |
10-8/15 |
10/10 |
|||
|
Y轴快速进给率 |
mm |
15 |
10/10 |
|||
|
X/Z/Y轴轨道 |
|
硬轨 |
||||
|
X轴螺杆直径 |
mm |
R40/P10 |
||||
|
Y轴螺杆直径 |
mm |
R40/P10 |
||||
|
Z轴螺杆直径 |
mm |
R50/P10 |
||||
|
主轴 |
主轴鼻端 |
ASA |
A2-11 |
|||
|
主轴孔径/拉杆孔径 |
mm |
Ø130/Ø116 |
||||
|
最大扭矩 |
nm |
1020 |
||||
|
主轴传动 |
|
BF变速箱 |
||||
|
主轴转速 |
rpm |
2000 |
||||
|
Cs轴 |
|
360°（0.001°） |
||||
|
夹头尺寸 |
inch |
15寸 |
||||
|

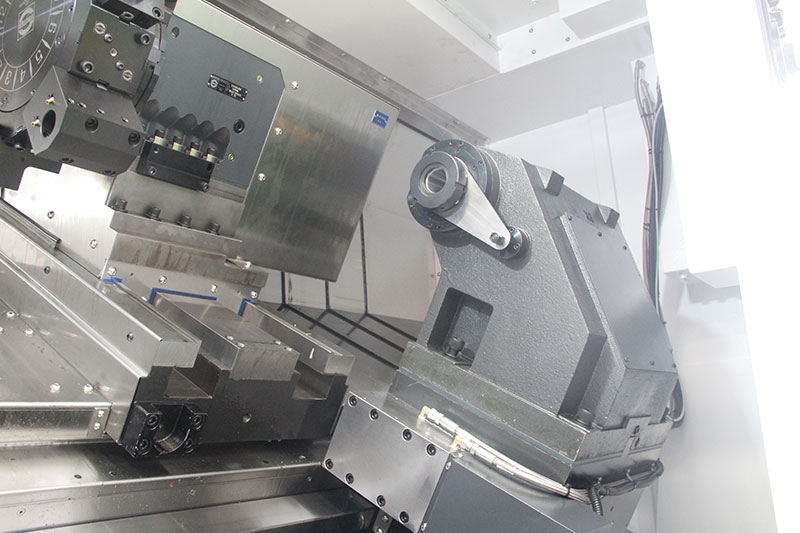

尾座 |
尾座轴径 |
mm |
Ø 110/Ø 160 |
|||
|
尾座行程 |
mm |
950 |
1450 |
1950 |
2950 |
|
|
顶心锥度 |
|
MT5 |
||||
|
顶心行程 |
mm |
120 |
||||
|

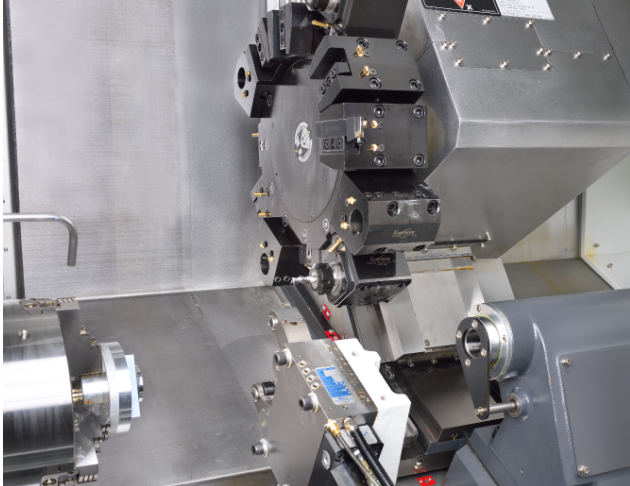

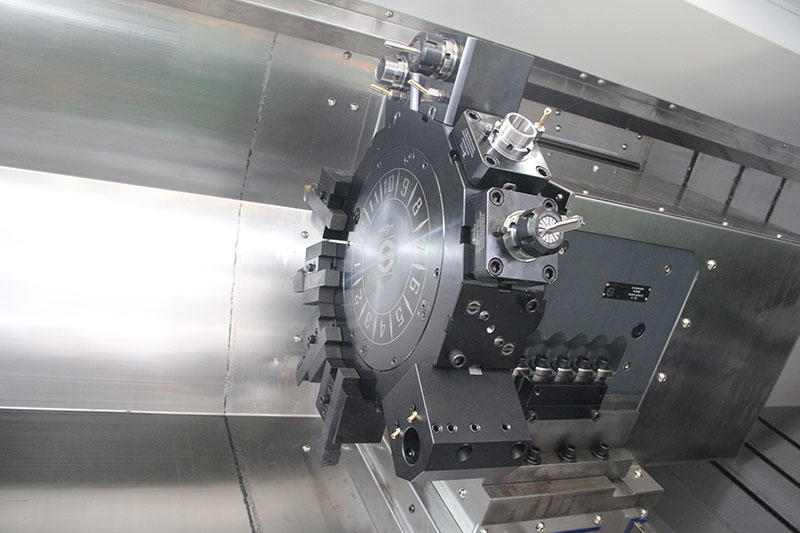

刀塔 |
型号 |
|
Power Turret BMT-65 |
|||
|
刀具数 |
pcs |
12 pieces |
||||
|
四方刀具柄 |
mm |
□25×□25 |
||||
|
镗孔刀座 |
mm |
Ø 40 |
||||
|
B轴转速 |
rpm |
6000 |
||||
|
换刀时间 |
sec |
1.3 |
||||
|
驱动马达 |
冷却装置马达 |
kw |
1.35 |
|||
|
油压箱马达 |
kw |
2.25 |
||||
|
主轴马达 |
kw |
15/18.5-22/26 |
||||
|
X轴驱动马达 |
kw |
3 |
||||
|
Y轴驱动马达 |
kw |
3 |
||||
|
Z轴驱动马达 |
kw |
3 |
||||
|
其它 |
X轴定位精度 |
mm |
0.008 |
|||
|
Y轴定位精度 |
mm |
0.008 |
||||
|
Z轴定位精度 |
mm |
0.01 |
0.01 |
0.012 |
0.012 |
|
|
X轴重复定位精度 |
mm |
0.006 |
||||
|
Y轴重复定位精度 |
mm |
0.006 |
||||
|
Z轴重复定位精度 |
mm |
0.008 |
0.008 |
0.01 |
0.01 |
|
|
净重 |
kg |
12800 |
13800 |
14800 |
16800 |
|
|
长×宽×高 |
mm |
4510（5010/5610/6210）+637×2286×2883 |
||||
|
控制器 |
|
发那科0i -TF |
||||
