BML-500TY
商品描述斜背式床身

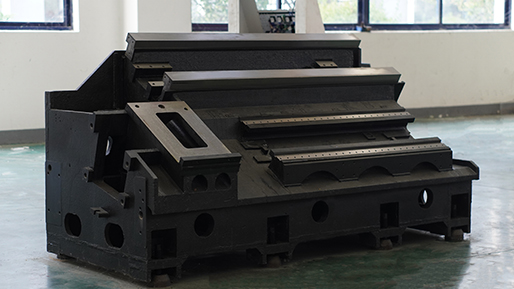

高品質鑄件
X / Y / Z 軸硬軌設計
雙主軸 / 單刀塔
高品質鑄件
X / Y / Z 軸硬軌設計
雙主軸 / 單刀塔
|
项目 |
单位 |
BML-500TY |
|
|
加工范围 |
床身最大旋径 |
mm |
Ø635 |
|
床鞍最大旋径 |
mm |
Ø420 |
|
|
最大加工长度 |
mm |
520 |
|
|
最大切削直径 |
mm |
Ø300 |
|
|
床身角度 |
deg |
30+30° |
|
|
行程 |
X轴 |
mm |
150+20 |
|
Y轴 |
mm |
±55 |
|
|
Z轴 |
mm |
548 |
|
|
Cs轴 |
deg |
360°（0.001°） |
|
|
进给率 |
X轴快速进给率 |
M/min |
15 |
|
Z轴快速进给率 |
M/min |
15 |
|
|
主轴 |
主轴鼻端 |
ASA |
A2-6 |
|
通孔直径 |
mm |
Ø61 |
|
|
棒材直径. |
mm |
Ø51 |
|
|
主轴转速 |
rpm |
4500 |
|
|
夹头尺寸 |
inch |
8 " |
|
|
尾座 |
尾座直径 |
mm |
Ø75 |
|
尾座行程 |
mm |
520 |
|
|
顶心锥度 |
MT# |
MT-5 |
|
|
驱动方式 |
mm |
伺服 |
|
|
刀塔 |
类型 |
|
BMT-55 |
|
刀具数 |
Pcs |
12 pieces |
|
|
四方刀具柄 |
mm |
□25×□25 |
|
|
镗孔刀座 |
mm |
Ø40 |
|
|
B轴转速 |
rpm |
6000 |
|
|
B轴马达 |
kw |
4.5 |
|
|
主轴扭矩 |
N.m |
11/27 |
|
|
|
主轴马达 |
kw |
11/15 |
|
马达 |
X轴伺服电机 |
kw |
3 |
|
Y轴伺服电机 |
kw |
3 |
|
|
Z轴伺服电机 |
kw |
3 |
|
|
排屑器 |
kw |
0.25 |
|
|
冷却装置马达 |
kw |
0.75 |
|
|
油压箱马达 |
kw |
2.25 |
|
|
精度 |
X轴定位精度 |
mm |
0.008 |
|
Y轴定位精度 |
mm |
0.008 |
|
|
Z轴定位精度 |
mm |
0.008 |
|
|
X轴重复定位精度 |
mm |
0.006 |
|
|
Y轴重复定位精度 |
mm |
0.006 |
|
|
Z轴重复定位精度 |
mm |
0.006 |
|
|
机床尺寸 |
长×宽×高 |
mm |
3700×1975×1708 |
|
净重 |
kg |
4870 |
|
|
控制器 |
|
FANUC-0i-TF |
|
