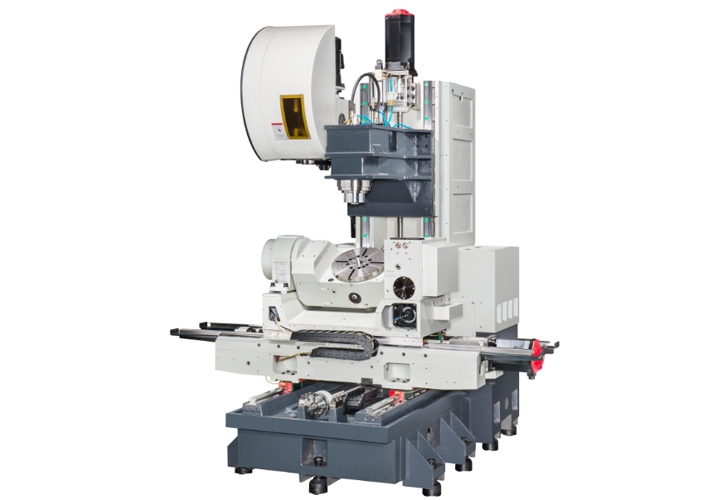

UX-255
商品描述高速藏內主軸 12000/16000/24000rpm 搭配高效油冷卻器，降低振動及噪音。

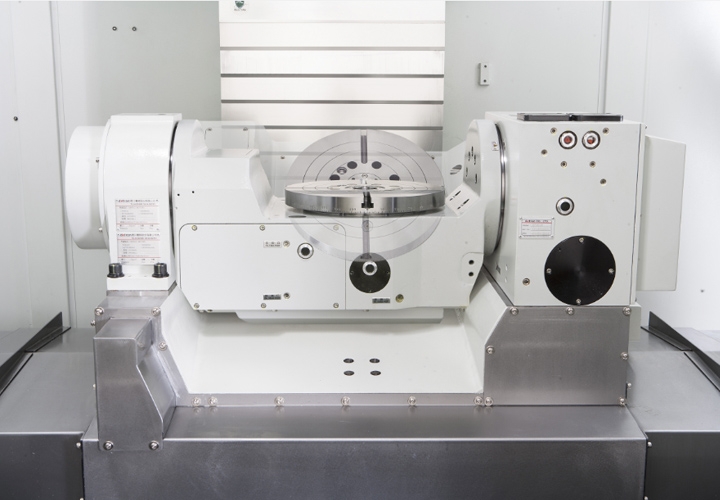

B軸搖擺頭 (120°旋轉), 最小分割角度 0.001°
內藏式C軸搭配DD馬達，同時安裝熱保護系統，將品質及可靠性保持在最高狀態。最小分割角度 0.001°
B軸搖擺頭 (120°旋轉), 最小分割角度 0.001°
內藏式C軸搭配DD馬達，同時安裝熱保護系統，將品質及可靠性保持在最高狀態。最小分割角度 0.001°
|
项目 |
单位 |
UX-255 |
|
|
行程 |
X轴行程 |
mm |
1100 |
|
Y轴行程 |
mm |
600 |
|
|
Z轴行程 |
mm |
600 |
|
|
B倾斜轴转动范围 |
deg |
+110°~-110° |
|
|
C轴转动范围 |
deg |
360°（0.001°） |
|
|
主轴中心至立柱面距离 |
mm |
590 |
|
|
主轴鼻端至工作台面 |
mm |
290~610 |
|
|
工作台 |
长度×宽度 |
mm |
Ø255 |
|
T型槽 |
|
12H7 |
|
|
最大载重0°水平 |
kg |
100 |
|
|
最大载重0°~90° |
kg |
75 |
|
|
主轴 |
型式 |
|
BT/40 |
|
转速 |
rpm |
10000 |
|
|
传动方式 |
|
皮带 |
|
|
主轴马达 |
kw |
11/15 |
|
|
主轴冷却 |
|
主轴油冷 |
|
|
进给 |
快速位移（X、Y轴线轨） |
m/min |
36 |
|
快速位移（Z轴线轨） |
m/min |
36 |
|
|
B轴快速位移 |
m/min |
20 |
|
|
C轴快速位移 |
m/min |
20 |
|
|
三轴滑道 |
|
滚柱线轨 |
|
|
切削进给率 |
mm/min |
1~15000 |
|
|
最小进给单位 |
mm |
0.0001 |
|
|
B/C轴马达 |
kw |
2.3/1.3 |
|
|
三轴马达（X、Y、Z） |
kw |
4.4 |
|
|
换刀系统 |
刀库方式 |
|
刀臂式 |
|
刀库容量 |
pcs |
24支 |
|
|
最大刀径 |
mm |
Ø 78（150） |
|
|
最大刀具长度 |
mm |
250 |
|
|
最大刀具重量 |
kg |
7 |
|
|
刀具交换时间（刀对刀） |
sec |
1.2″ |
|
|
拉钉 |
|
40 |
|
|
精度 |
定位精度 |
mm |
0.004 |
|
重复定位精度 |
mm |
0.003 |
|
|
其它 |
电源需求规格 |
kva |
25KVA |
|
空气源需求 |
kg/cm² |
6 |
|
|
外形尺寸 |
mm |
3100×2350×2800 |
|
|
机器重量 |
kg |
约5400 |
|
|
控制器 |
|
HUST-B1-NX5A1V-M5 |
|
